Sabtu, 31 Mei 2014

Dasar Dasar Elektronika ( Kapasitor )

Kapasitor adalah suatu komponen elektronika yang berfungsi untuk menyimpan arus listrik dalam bentuk muatan. sebuah kapasitor pada dasarnya terbuat dari dua buah lempengan logam yang saling sejajar satu sama lain dan diantara kedua logam tersebut terdapat bahan isolator yang sering disebut dielektrik. Bahan dielektrik tersebut dapat mempengaruhi nilai dari kapasitansi kapasitor tersebut. adapun bahan dielektrik yang paling sering dipakai adalah keramik, kertas, udara, metal film dan lain-lain. Suatu kapasitor mempunyai satuan yaitu Farad (F), yang menemukan adalah Michael Faraday(1791-1867) pada dasarnya kapasitor dibagi menjadi 2 bagian yaitu kapasitor Polar dan Non Polar, berikut penjelasanya : * Kapasitor Polar adalah kapasitor yang kedua kutubnya mempunyai polaritas positif dan negatif, biasanya kapasitor Polar bahan dielektriknya terbuat dari elketrolit dan biasanya kapasitor ini mempnyai nilai kapasitansi yang besar dibandingkan dengan kapasitor yang menggunakan bahan dielektrik kertas atau mika atau keramik.Lihat pada gambar di bawah. * Kapasitor Non Polar adalah kapasitor yang yang pada kutubnya tidak mempunyai polaritas artinya pada kutup kutupnya dapat dipakai secara berbalik. biasanya kapasitor ini mempunyai nilai kapasitansi yang kecil dan bahan dielektriknya terbuat dari keramik, mika dll. Satuan satuan yang sering dipakai untuk kapasitor adalah : * 1 Farad = 1.000.000 µF (mikro Farad). * 1 µFarad = 1.000 nF (nano Farad). * 1 nFarad = 1.000 pF (piko Farad). Sifat dasar sebuah kapasitor adalah dapat menyimpan muatan listrik, dan kapasitor juga mempunyai sifat tidak dapat dilalui arus DC (direct Current) dan dapat dilalui arus AC (alternating current) dan juga dapat berfungsi sebagai impedansi (resistansi yang nilainya tergantung dari frekuensi yang diberikan). kapasitor berdasarkan nilai kapasitansinya dibagi menjadi 2 bagian: * kapasitor tetap adalah seperti yang telah saya jelaskan diatas. * kapasitor variable adalah kapasitor yang dapat diubah nilainya. Biasanya kapasitor ini digunakan sebagai tuning pada sebuah radio. Ada 2 macam kapasitor variable yaitu varco (variable Capacitor) dengan inti udara dan varaktor ( dioda varaktor). Pada dasarnya varaktor adalah sebuah Dioda tetapi dipasang terbalik, dioda varaktor dapat mengubah kapasitansi dengan memberikan tegangan reverse kepada ujung anoda dan katodanya. Biasanya varaktor digunakan sebagai tuning pada radio digital dengan fasilitas auto search. Fungsi kapasitor adalah pada rangkaian rangkaian elektronika biasanya adalah sebagai berikut: * Kapasitor sebagai kopling, dilihat dari sifat dasar kapasitor yaitu dapat dilalui arus ac dan tidak dapat dilalui arus dc dapat dimanfaatkan untuk memisahkan 2 buah rangkaian yang saling tidak berhubungan secara dc tetapi masih berhubungan secara ac(signal), artinya sebuah kapasitor berfungsi sebagai kopling atau penghubng antara 2 rangkaian yang berbeda. * Kapasitor berfungsi sebagai filter pada sebuah rangkaian power supply, yang saya maksud disini adalah kapasitor sebagai ripple filter, disini sifat dasar kapasitor yaitu dapat menyimpan muatan listrik yang berfungsi untuk memotong tegangan ripple. * Kapasitor sebagai penggeser fasa. * Kapasitor sebagai pembangkit frekuensi pada rangkaian oscilator. * Kapasitor digunakan juga untuk mencegah percikan bunga api pada sebuah saklar. Penemu Kapasitor Ditemukan pada tahun 1746 di Universitas Leyden, oleh ilmuwan Pieter Van Musschenbroek dengan cara mencoba menyimpan sejumlah besar muatan listrik. Hasilnya adalah suatu alat yang secara luas dikenal sebagai botol Leyden. Pengenalan Kapasitor Terdiri atas dua keping konduktor yang ruang diantaranya diisi oleh dielektrik (penyekat) Besaran kapasitor adalah Kapasitas. Satuan SI dari kapasitas adalah farad (F)

Selengkapnya......

Rabu, 28 Mei 2014

Dasar Dasar Elektronika ( Resistor )

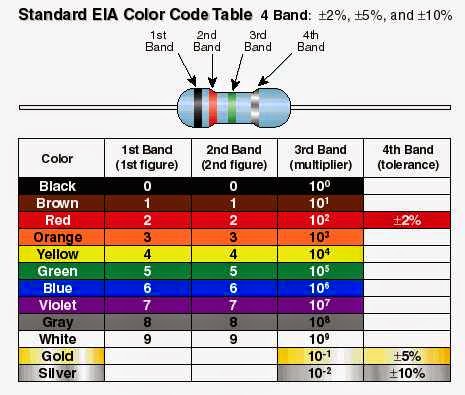

Terdapat dua macam komponen Elektronika yaitu komponen aktif dan komponen pasif. Dua macam komponen elektronika yang akan kita pelajari dalam dasar elektronika ini selalu ada dalam setiap rangkaian elektronika. Komponen aktif adalah jenis komponen elektronika yang memerlukan arus listrik agar dapat bekerja dalam rangkaian elektronika. Contoh komponen aktif ini adalah Transistor dan IC juga Lampu Tabung. Besarnya arus panjar bisa berbeda-beda untuk tiap komponen komponen ini. Sedangkan komponen pasif adalah jenis komponen elektronika yang bekerja tanpa memerlukan arus listrik. Contoh komponen pasif adalah resistor, kapasitor, transformator/trafo, dioda dsb. Dalam dasar elektronika penggunaan kedua jenis komponen ini hampir selalu digunakan bersama-sama, kecuali dalam rangkaian-rangkaian pasif yang hanya menggunakan komponen-komponen pasif saja misalnya rangkaian baxandall pasif, tapis pasif dsb. Untuk IC (Integrated Circuit) adalah gabungan dari komponen aktif dan pasif yang disusun menjadi sebuah rangkaian elektronika dan diperkecil ukuran fisiknya. > Resistor Resistor adalah komponen elektronika yang selalu digunakan dalam setiap rangkaian elektronika karena dia berfungsi sebagai pengatur arus listrik. Dengan resistor listrik dapat didistribusikan sesuai dengan kebutuhan. Tentunya anda bertanya-tanya, apa itu resistor ?, seperti apa bentuknya ?, bagaimana cara kerjanya ?. Untuk resistor jenis carbon maupun metalfilm biasanya digunakan kode-kode warna sebagai petunjuk besarnya nilai resistansi ( tahanan ) dari resistor. Kode-kode warna itu melambangkan angka ke-1, angka ke-2, angka perkalian dengan 10 ( multiflier ), nilai toleransi kesalahan, dan nilai qualitas dari resistor. Kode warna itu antara lain Hitam, Coklat, Merah, Orange, Kuning, Hijau, Biru, Ungu, Abu-abu, Putih, Emas dan Perak. (( Warna hitam untuk angka 0, coklat untuk angka 1, merah untuk angka 2, orange untuk angka 3, kuning untuk angka 4, hijau untuk angka 5, biru untuk angka 6, ungu untuk angka 7, abu-abu untuk angka 8, dan putih untuk angka 9. Sedangkan warna emas dan perak biasanya untuk menunjukan nilai toleransi yaitu emas nilai toleransinya 10 %, sedangkan perak nilai toleransinya 5 % )) Wah banyak sekali sulit untuk menghafalnya..!, hmmm.., kalau anda merasa kesulitan menghafal kode warna dari resistor beserta nilainya, coba perhatikan teks yang saya beri huruf tebal diatas. Kalau disatukan akan menjadi sebuah kata yang mungkin mudah bagi anda untuk menhafalnya ( Hi Co Me O Ku Hi B U A P == 0 1 2 3 4 5 6 7 8 9 ). Nah sekarang mari kita mencoba membaca nilai suatu resistor. Misalkan anda melihat sebuah resistor dengan kode warna sebagai berikut : Coklat, merah, merah, dan emas. Berapa nilai resistansi dari resistor tersebut..?. ( Perlu diingat..! : Untuk membaca angka pertama dari kode warna resistor anda harus melihat warna yang paling dekat dengan ujung sebuah resistor dan biasanya untuk angka ke-1,2 dan 3 saling berdekatan sedangkan untuk kode warna dari toleransi agak jauh dari warna-warna yang lain, sekali lagi lihat gambar 1-b dan tabel 1 Untuk membaca kode warna resistor seperti yang dipermasalahkan diatas, kita mulai menerjemahkan satu persatu kode tersebut. Warna pertama Coklat, berarti angka 1, warna kedua warna merah, berarti angka 2, warna ketiga warna merah berarti multiflier, perkalian dengan 10 pangkat 2. kalau diterjemahkan 12 X 10 2 = 12 X 100 = 1200. Berarti 1200 Ohm. dengan nilai toleransi sebesar 10 %. Akurasi dari resistor tersebut berarti 1200 X ( 10 : 100 ) = 1200 X ( 1 : 10 ) = 120. ( he he he, itulah ilmu exacta selalu berhubungan dengan matematika yupsss, padahal saya juga pusing nih ngitung-ngitung yang ginian, ha ha ha.. selingan aja ) jadi nilai sebenarnya dari resistor tersebut adalah maximum 1200 + 120 = 1320 Ohm, sedangkan nilai minimum nya adalah 1200 - 120 = 1080 Ohm. Kenapa demikian ...?. Karena karakteristik dari bahan baku resistor tidak sama, walaupun pabrik sudah mengusahakan agar dapat menjadi standart tetapi apa daya prosesnya menjadi tidak standart. Untuk itulah pabrik menyantumkan nilai toleransi dari sebuah resistor agar para designer dapat memperkirakan seberapa besar faktor x yang harus mereka fikirkan agar menghasilkan yang mereka kehendaki.

Selengkapnya......
